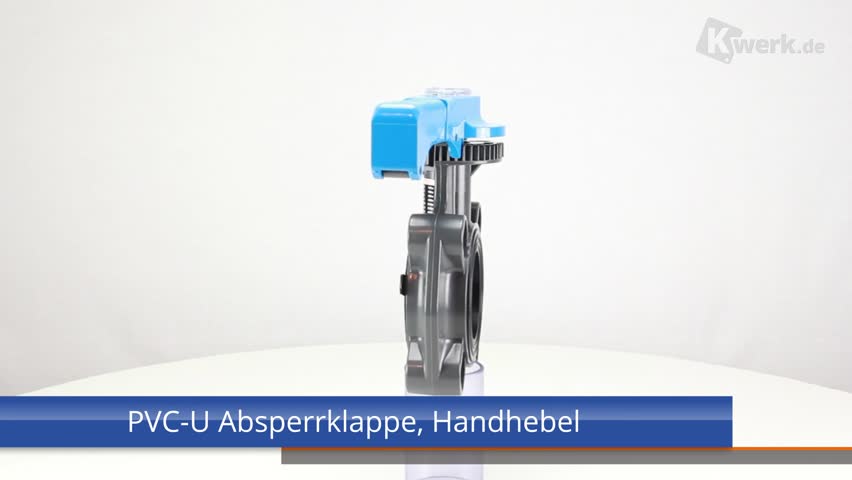

ABSPERRKLAPPEN AUS KUNSTSTOFF

Typenreihe FE  aus PVC-U




Absperrklappen aus Kunststoff gehören neben den Kugelhähnen und Membranventilen zu den wichtigen Stell – und Regelelementen im Anlagen- und Apparatebau. Es handelt sich hierbei um weichdichtende und zentrische Armaturen. Die PVC U Absperrklappe ist geeignet für Drossel- und Absperrfunktionen im Bereich der Industrie, der Chemie- und Verfahrenstechnik. Als verfügbare Abmessungen stehen die Größen  von DN 40 bis DN 200 mm, entsprechend DIN 3202 K2 und ISO 5752 Baulänge mittel, Serie 25 zur Verfügung. Der maximale höchstzulässige Betriebsdruck ist 16 bar bei 20° C.

Die Klappe besteht aus einem einteiligen Klappenkörper und einer Klappenscheibe aus PVC-U. Die vier ovalen Schraubenlöcher für den Einsatz mit Flanschen erlauben den Einsatz nach verschiedenen Normen.  Die manuelle Ausführung ist mit einem ergonomischen Handhebel aus HI-PVC mit Rastung für eine schnelle Durchflussregulierung ausgerüstet. Der integrierte Adapterflansch erlaubt eine einfache Montage von Handgetriebe oder Antrieb mit den Anschlussmaßen F 05, F 07, F10 nach ISO 5211. Der Klappenkörper ist nicht medium berührt, lediglich die Dichtung kommt mit dem Medium in Berührung. Die Auskleidung der Absperrklappe ist mit der Dichtung kombiniert und auswechselbar.

Als Ausführung stehen die Dichtungswerkstoffe  in EPDM, FPM oder NBR zur Verfügung. Die Absperrklappe aus PVC U kann auch als Schnellentnahmearmatur, z.B. an Tanks, eingesetzt werden.

Das eingesetzte PVC-U entspricht den geltenden Vorschriften und ist für Trinkwasser oder andere für den Verzehr bestimmte Medien zugelassen.


Sämtliche o.a. Angaben sind mit größter Sorgfalt und bestem Wissen erstellt worden. Aus dem Inhalt kann jedoch keine Verbindlichkeit abgeleitet werden.
