KOMPENSATOR FÜR KUNSTSTOFFROHRSYSTEME

DN 250 - DN 2000 für PVC, PP, PPs, PE, PVDF und GFK Rohrsysteme

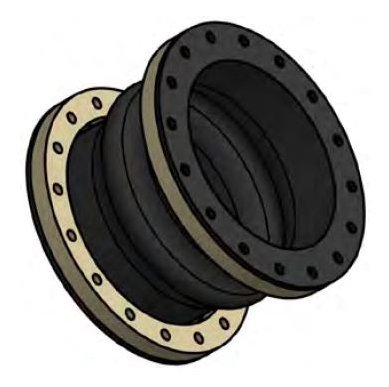

Der Kompensator ist ein flachgewelter, hochelastischer Gummikompensator. Durch die flache Wellenform wird ein möglichst geringer Strömungswiderstand erreicht. Es werden bis zu 70% der eingehenden Energie reduziert. Weiterhin zeichnet er sich durch seine große Dehnungsaufnahme in allen Bewegungsrichtungen (Lateral + Angular) und die große Vielfalt an Gummiqualitäten aus.

Zum Einsatz kommt der Kompensator in Abluftleitungen im Anlagen- sowie im Rohrleitungsbau. Hier wird der Kompensator speziell  zur Längen - und schwingunsgaufnahme sowie zur Geräuchsdämpfung eingesetzt.


Technische Daten:


- Betriebsdruck max. 0,1 bar Über- oder Unterdruck
- maximale zulässige Betriebstemperatur EPDM 90°C, FKM 110°C
- Werkstoff Flansche PVC, PP, PE, PPS, PVDF, GFK
- Balg EPDM, FKM












Zusatzausstattung

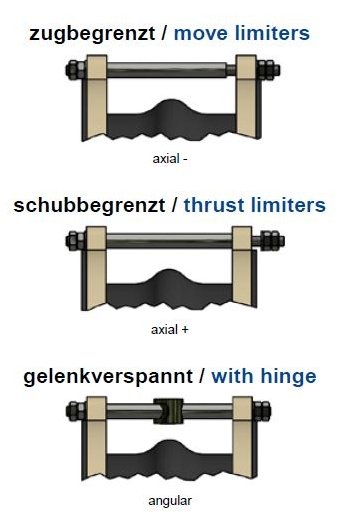

Zur Aufnahme der Reaktionskraft sowie zum Schutz des Balges vor Überstrecken bzw. zu starkem zusammenstauchen steht eine Auswahl an verschiedenen Längenbegrenzern/Verspannungen zur Verfügung.

Die Kwerk fertigt neben dem unten in der Tabelle aufgeführten Standardgrößen. auch Sonderanfertigungen nach Kundenwunsch.
Unsere Techniker stehen Ihnen zwecks Beratung am Telefon und auch vor Ort jederzeit zur Verfügung.



LIEFERPROGRAMM KOMPENSATOR FÜR KUNSTSTOFFROHRSYSTEME

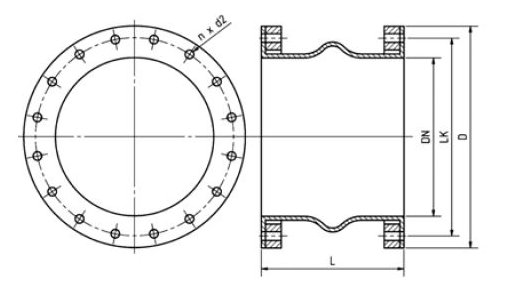

Nennweite Maße
d
mm
DN Zoll
Inch
Baulänge
L
mm
axial+
mm
axial -
mm
lateral +-
mm
angular +-
mm
LK
mm
D
mm
n x d2
mm
280 250 10" 250 20 40 26 9,1 315 340 12 x Ø 11
315 300 12" 250 20 40 26 7,6 355 380 16 x Ø 11
355 350 14" 250 20 44 26 6,5 405 430 20 x Ø 11
400 400 16" 250 20 44 26 5,7 470 500 20 x Ø 11
450 450 18" 250 20 44 26 5,1 530 560 20 x Ø 11
500 500 20" 250 20 44 26 4,6 570 600 24 x Ø 11
630 600 24" 250 20 44 26 3,8 670 700 24 x Ø 11
710 700 28" 300 20 44 26 3,3 770 800 32 x Ø 11
800 800 32" 300 31 53 29 4,4 870 900 36 x Ø 11
900 900 36" 300 31 53 29 3,9 970 1000 40 x Ø 11
1000 1000 40" 300 31 53 29 3,5 1070 1100 44 x Ø 13
1200 1200 48" 300 31 53 29 3,9 1270 1300 48 x Ø 13
1300 1300 52" 300 31 53 29 2,7 1370 1400 44 x Ø 13
1400 1400 56" 300 31 53 29 2,5 1470 1500 52 x Ø 13
1500 1500 60" 300 31 53 29 2,4 1570 1600 60 x Ø 13
1600 1600 64" 300 31 53 29 2,2 1680 1720 60 x Ø 13
1700 1700 68" 300 31 53 29 2,1 1780 1820 64 x Ø 13
1800 1800 72" 300 31 53 29 2,0 1930 1980 64 x Ø 13
2000 2000 80" 300 31 53 29 1,9 2150 2200 72 x Ø 13

Technische Änderungen vorbehalten.





Ihre Wünsche, unsere Lösungen - Ein umfangreiches Lieferprogramm nach Maß.
