KUNSTSTOFFARMATUREN NACH ATEX

NEUE RICHTLINIEN NACH ATEX 2014/34/EU






ATEX RICHTLINIE 94/9EG


Seit 01.07.2003 müssen Armaturen, die für den Einsatz in Ex-Schutzbereichen bestimmt sind, nach der Richtlinie 94/9/EG zugelassen werden.
Ab 20.04.2016 gilt die Richtlinie 2014/34/EU.

Linkverweis:
RICHTLINIE  2014/34/EU  DES  EUROPÄISCHEN  PARLAMENTS  UND  DES  RATES vom  26.  Februar  2014

Diese sog. ATEX -Richtlinie, gleicht die verschiedenen Anforderungen innerhalb der EU an, damit ein einheitliches Sicherheitsniveau erreicht werden kann.









ARMATUREN AUS ELEKTRISCH LEITFÄHIGEM POLYPROPYLEN (PP-EL)



WERKSTOFFBESCHREIBUNG


Für die speziellen Anwendungsfälle hat der Hersteller SAFI eine neue Produktreihe leitfähiger Armaturen aus PP mit einem Grafitanteil entwickelt.
Der Grafitzusatz ermöglicht diesen"HIGH-PERFORMANCE" Armaturen, elektrische Widerstandswerte zu erreichen, die weit unter den vorgeschriebenen Grenzwerten der gültigen ATEX-Richtlinie liegen.
Ein hochwertiger Kunststoff der Strom leitet. Somit wird die Entstehung von statischer Aufladung im Innern der Armatur im Vorhinein bereits vermieden.


ATEX-LIEFERPROGRAMM

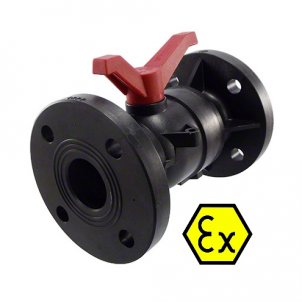

Unsere leitfähigen Kugelhähne sind als handbetätigte Armaturen in den Größen DN 15 bis DN 100 bereits seit mehreren Jahren lieferbar und im Einsatz. Wahlweise liefern wir die Armaturen mit EPDM, FKM und FEP/FFKM - Dichtungen. Zudem sind Sie mit ATEX-konformen pneumatischen oder elektrischen Antrieben inkl. Zubehör lieferbar.

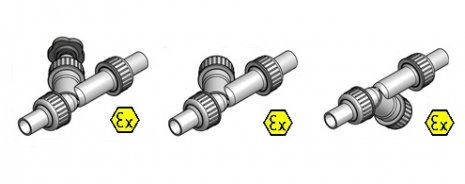

  Als weitere Produktgruppe, bieten wir drei verschiedene Schrägsitzarmaturen neu im Sortiment an. Ab April 2016, sind auch SAFI Hand-Absperrventile, Rückschlagventile sowie Schmutzfänger in den Größen DN 15 bis DN 50 aus leitfähigem PP verfügbar.


KONFORMITÄTSBESCHEINIGUNG


Die Firma SAFI bescheinigt, dass die von uns gelieferten Kugelhähne und Schrägsitzarmaturen aus leitfähigem Polypropylen hergestellt sind. Die Kugelhähne, mit einem spezifischen Widerstand von < 1.000.000 Ohm, sowie die Schrägsitzarmaturen, mit einem spezifischen Widerstand von <10.000 Ohm, sind als elektrisch ableitfähig (nicht aufladbar) einzuordnen und entsprechen somit den ATEX-Richtlinien.
Die Konformität unserer Armaturen wird durch uns in Zusammenarbeit mit externen Prüfinstituten bescheinigt.


Für weitere Informationen stehen wir Ihnen jederzeit zur Verfügung. Gerne senden wir Ihnen die gewünschten Datenblätter oder Zertifikate zu. Selbstverständlich beraten wir Sie auch gerne vor Ort über die Einsatzmöglichkeiten unserer leitfähigen Armaturen und erstellen Ihnen ein entsprechendes Angebot für Ihren Anwendungsfall.
Bitte senden Sie uns einfach eine Anfrage.
