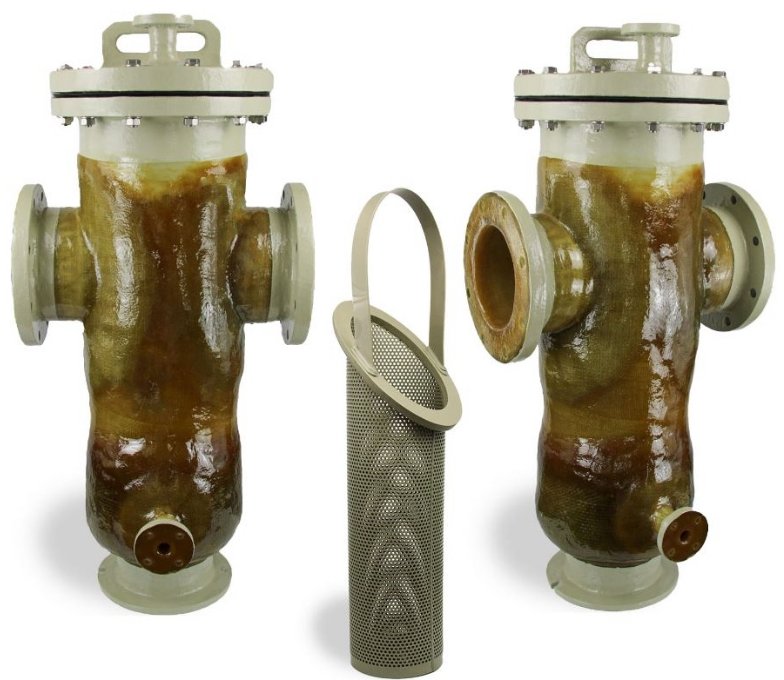

GFK / CSS SCHMUTZFÄNGER MIT SIEBKORB TOPFSCHMUTZFÄNGER AUS GFK MIT CHEMIESCHUTZSCHICHT (CSS) GEFERTIGT DN 200 BIS DN 500 Schmutzfänger werden zur Beseitigung von Störstoffen in strömenden Flüssigkeiten eingesetzt, um Verstopfungen und Ausfall von Anlagenkomponenten, z.B. Pumpen, Ventilen, Düsen- und Sprüheinrichtungen zu vermeiden. Die Auswahl der jeweiligen Lochungen/Maschenweite der PP-Siebkorbfilter richtet sich nach der Schmutzpartikelgröße.

Größen und Ausführungen Topfschmutzfänger aus GFK  mit Chemieschutzschicht (CSS) in der Größe: DN200 Wahlweise mit DIN-Festflanschstutzen d75 (DN65), d90 (DN80) oder d110 (DN100) DN300 Wahlweise mit DIN-Festflanschstutzen d140 (DN125), d160 (DN150) oder d225 (DN200) DN500 Wahlweise mit DIN-Festflanschstutzen d280 (DN250) oder d315 (DN300)

Verfügbare Maschenweiten d 2,0 mm, 3,0 mm, 4,0 mm oder 5,0 mm weitere auf Anfrage möglich Zubehör Accessories Zubehör wie Manometer, Differenzdruckmessung, Entleerungs- oder Entlüftungsventil auf Anfrage. Auslegungsdaten Pressure data Druck: max. 6 bar für Größe DN 200 / DN 300 max. 4 bar für Größe DN 500 Temperatur: max. 40°C

TECHNISCHE ZEICHNUNG

Stutzenbelegung   SIebkorb Stutzen Beschreibung Menge Bemerkung Typ w-t*** N1 Flüssigkeitseintritt 1 wahlweise siehe oben 1 Rv 2,0 - 3,5 mm N2 Flüssigkeitseintritt 1 wahlweise siehe oben 2 RV 3,0 - 5,0 mm N3 Siebkorbentnahme 1 mit Deckel 3 RV 4,0 - 6,0 mm N4 Entleerung 1 mit Blindflansch 4 Rv 5,0 - 7,0 mm N5 Entlüftung 1 mit Blindflansch       *** w = Lochweite (Ø), t = Teilung (Lochabstand)

TECHNISCHE DATEN

DN 200 DN 300 DN 500   1 2 3 1 2 3 1 2 L 480 480 480 560 560 560 760 760 H1 550 550 550 735 735 735 920 920 H2 920 920 920 1220 1220 1220 1550 1550 H3 150 150 150 200 200 200 250 250 DN1 65 / Ø75 80 / Ø90 100 / Ø110 125 / Ø140 150 / Ø160 200 / Ø225 250 / Ø280 300 / Ø315 LK1 Ø145 Ø160 Ø180 Ø210 Ø240 Ø295 Ø350 Ø400 n x g 4 x Ø18 8 x Ø18 8 x Ø18 8 x Ø18 8 x Ø22 8 x Ø22 12 x Ø22 12 x Ø22 D1 Ø185 Ø200 Ø220 Ø250 Ø285 Ø340 Ø395 Ø445 DN2 65 / Ø75 80 / Ø90 100 / Ø110 125 / Ø140 150 / Ø160 200 / Ø225 250 / Ø280 300 / Ø315 LK2 Ø145 Ø160 Ø180 Ø210 Ø240 Ø295 Ø350 Ø400 n x g 4 x Ø18 8 x Ø18 8 x Ø18 8 x Ø18 8 x Ø22 8 x Ø22 12 x Ø22 12 x Ø22 D2 Ø185 Ø200 Ø220 Ø250 Ø285 Ø340 Ø395 Ø445 LK3 Ø200 Ø200 Ø200 Ø280 Ø280 Ø280 Ø460 Ø460 n x g 2 x Ø14 2 x Ø14 2 x Ø14 2 x Ø14 2 x Ø14 2 x Ø14 2 x Ø14 2 x Ø14 D3 Ø220 Ø220 Ø220 Ø300 Ø300 Ø300 Ø480 Ø480   Technische Änderungen vorbehalten

SIEBKORB VARIANTEN

Die Filtereinsätze aus PP, entfernen Verunreinigungen aus den Flüssigkeiten und bestehen aus Lochplatten, wahlweise mit nachstehend genannten Perforierungen. Das mit Schmutzfracht belastete Medium, durchströmt den Filtereinsatz von innen nach außen. Die Partikel verbleiben im Filtersiebkorb und können mit diesem entfernt werden. Es stehen vier Varianten zur Auswahl und können wahlweise bei der Bestellung spezifiziert werden: Variante 1: Lochweite 2,0 mm, Lochteilung 3,5 mm Variante 2: Lochweite 3,0 mm, Lochteilung 5 mm Variante 3: Lochweite 4,0 mm, Lochteilung 6 mm Variante 4: Lochweite 5,0 mm, Lochteilung 7 mm

LIEFERPROGRAMM GFK  / CSS SCHMUTZFÄNGER

Gehäuse Anschlussgröße Werkstoff Lochung Volumen Siebkorb Artikelnummer DN 200 Ø75 DN65 GFK / CSS Rv 2,0 - 3,5 5,2 L PS-FRP-200/65-1 DN 200 Ø75 DN65 GFK / CSS Rv 3,0 - 5,0 5,2 L PS-FRP-200/65-2 DN 200 Ø75 DN65 GFK / CSS Rv 4,0 - 6,0 5,2 L PS-FRP-200/65-3 DN 200 Ø75 DN65 GFK / CSS Rv 5,0 - 7,0 5,2 L PS-FRP-200/65-4 DN 200 Ø90 DN80 GFK / CSS Rv 2,0 - 3,5 5,2 L PS-FRP-200/80-1 DN 200 Ø90 DN80 GFK / CSS Rv 3,0 - 5,0 5,2 L PS-FRP-200/80-2 DN 200 Ø90 DN80 GFK / CSS Rv 4,0 - 6,0 5,2 L PS-FRP-200/80-3 DN 200 Ø90 DN80 GFK / CSS Rv 5,0 - 7,0 5,2 L PS-FRP-200/80-4 DN 200 Ø110 DN100 GFK / CSS Rv 2,0 - 3,5 5,2 L PS-FRP-200/100-1 DN 200 Ø110 DN100 GFK / CSS Rv 3,0 - 5,0 5,2 L PS-FRP-200/100-2 DN 200 Ø110 DN100 GFK / CSS Rv 4,0 - 6,0 5,2 L PS-FRP-200/100-3 DN 200 Ø110 DN100 GFK / CSS Rv 5,0 - 7,0 5,2 L PS-FRP-200/100-4 DN 300 Ø140 DN125 GFK / CSS Rv 2,0 - 3,5 20,7 L PS-FRP-300/125-1 DN 300 Ø140 DN125 GFK / CSS Rv 3,0 - 5,0 20,7 L PS-FRP-300/125-2 DN 300 Ø140DN125 GFK / CSS Rv 4,0 - 6,0 20,7 L PS-FRP-300/125-3 DN 300 Ø140 DN125 GFK / CSS Rv 5,0 - 7,0 20,7 L PS-FRP-300/125-4 DN 300 Ø160 DN150 GFK / CSS Rv 2,0 - 3,5 20,7 L PS-FRP-300/150-1 DN 300 Ø160 DN150 GFK / CSS Rv 3,0 - 5,0 20,7 L PS-FRP-300/150-2 DN 300 Ø160 DN150 GFK / CSS Rv 4,0 - 6,0 20,7 L PS-FRP-300/150-3 DN 300 Ø160 DN150 GFK / CSS Rv 5,0 - 7,0 20,7 L PS-FRP-300/150-4 DN 300 Ø225 DN200 GFK / CSS Rv 2,0 - 3,5 20,7 L PS-FRP-300/200-1 DN 300 Ø225 DN200 GFK / CSS Rv 3,0 - 5,0 20,7 L PS-FRP-300/200-2 DN 300 Ø225 DN200 GFK / CSS Rv 4,0 - 6,0 20,7 L PS-FRP-300/200-3 DN 300 Ø225 DN200 GFK / CSS Rv 5,0 - 7,0 20,7 L PS-FRP-300/200-4 DN 500 Ø280 DN250 GFK / CSS Rv 2,0 - 3,5 69,7 L PS-FRP-500/250-1 DN 500 Ø280 DN250 GFK / CSS Rv 3,0 - 5,0 69,7 L PS-FRP-500/250-2 DN 500 Ø280 DN250 GFK / CSS Rv 4,0 - 6,0 69,7 L PS-FRP-500/250-3 DN 500 Ø280 DN250 GFK / CSS Rv 5,0 - 7,0 69,7 L PS-FRP-500/250-4 DN 500 Ø315 DN300 GFK / CSS Rv 2,0 - 3,5 69,7 L PS-FRP-500/300-1 DN 500 Ø315 DN300 GFK / CSS Rv 3,0 - 5,0 69,7 L PS-FRP-500/300-2 DN 500 Ø315 DN300 GFK / CSS Rv 4,0 - 6,0 69,7 L PS-FRP-500/300-3 DN 500 Ø315 DN300 GFK / CSS Rv 5,0 - 7,0 69,7 L PS-FRP-500/300-4   Andere Ausführungen auf Anfrage möglich. Senden Sie uns ihre Anfrage Technische Änderungen vorbehalten
