PP-EL-s Reduzierung mit Muffen, elektrisch leitfähig

Lieferzeit: 3-5 Werktage

- PP-El-s Reduzierung mit Muffe symmetrisch
- Kunststoff-Formteil rund mit innenliegendem Anschlag zur Verbindung von Rohren in einer Ab- und Zuluftanlage mittels Schweißverfahren. Muffeninnendurchmesser in Anlehnung an die DIN 8077
- Herstellungsverfahren: Spritzgießen bzw. aus Halbzeugen gefertigt
- Werkstoff: PP-EL-s, elektrisch-leitfähig, schwer entflammbar nach UL94/ V-0, M:M Farbe schwarz
- Negativer Überdruck auf Anfrage nach mechanischer, chemischer und thermischer Belastung

								alle Preise inkl. MwSt. zzgl. Versandkosten

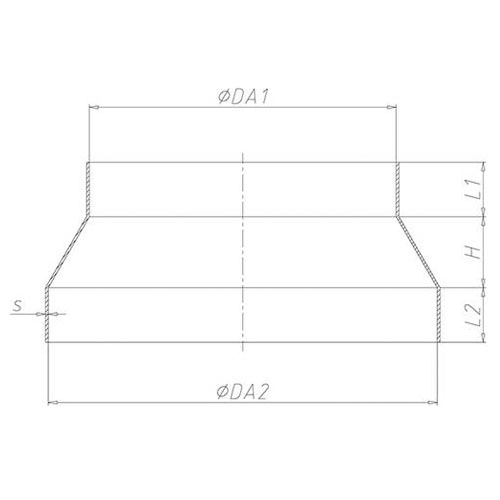

Da 1 Ø x Da 2 Ø	H	L1	L2	s	Gewicht	VE	Art.-Nr.	Artikel bestellen
								Preis	Menge
50 x 75 mm	40	25	40	2,5		1	1100662H	134,70 €
63 x 75 mm	40	25	40	2,5		1	1100663H	136,40 €
75 x 90 mm	40	40	40	2,5		1	1100664H	113,90 €
75 x 110 mm	80	40	40	2,5		1	3200635H	67,30 €
75 x 125 mm	120	40	40	2,5		1	1100727H	153,40 €
90 x 110 mm	60	40	40	2,5		1	1100665H	67,30 €
90 x 125 mm	100	40	40	2,5		1	1100728H	155,20 €
110 x 125 mm	40	40	40	2,5		1	3200704H	80,50 €
110 x 140 mm	80	40	40	2,5		1	1100666H	82,30 €
110 x 160 mm	140	40	40	2,5		1	3200638H	76,70 €
110 x 180 mm	50	40	40	2,5		1	1100729H	157,20 €
110 x 200 mm	65	40	40	2,5		1	1100667H	106,60 €
125 x 140 mm	40	40	40	2,5		1	1100668H	140,40 €
125 x 160 mm	100	40	40	2,5		1	1100669H	175,10 €
125 x 180 mm	40	40	40	2,5		1	1100730H	164,60 €
125 x 200 mm	55	40	40	2,5		1	1100731H	184,90 €
125 x 225 mm	65	40	40	2,5		1	1100732H	209,00 €
125 x 250 mm	90	40	40	2,5		1	1100670H	162,90 €
140 x 160 mm	60	40	40	2,5		1	1100671H	171,50 €
140 x 180 mm	30	40	40	2,5		1	1100733H	168,40 €
140 x 200 mm	45	40	40	2,5		1	1100734H	186,80 €
140 x 225 mm	60	40	40	2,5		1	1100735H	201,90 €
140 x 250 mm	80	40	40	2,5		1	1100672H	168,40 €
160 x 180 mm	60	40	40	2,5		1	1100673H	130,90 €
160 x 200 mm	120	40	40	2,5		1	3200640H	93,60 €
160 x 225 mm	100	40	40	2,5		1	1100674H	153,40 €
160 x 250 mm	120	40	40	2,5		1	1100675H	91,60 €
160 x 280 mm	85	40	50	2,5		1	1100736H	242,80 €
160 x 315 mm	115	40	50	2,5		1	1100676H	248,00 €
180 x 200 mm	75	40	40	2,5		1	1100677H	132,80 €
180 x 225 mm	85	40	40	2,5		1	1100737H	222,40 €
180 x 250 mm	100	40	40	2,5		1	1100678H	209,00 €
180 x 280 mm	65	40	50	2,5		1	1100738H	239,50 €
180 x 315 mm	100	40	50	2,5		1	1100739H	297,20 €
200 x 225 mm	80	40	40	2,5		1	1100679H	153,40 €
200 x 250 mm	140	40	40	2,5		1	3200672H	132,60 €
200 x 280 mm	105	40	50	2,5		1	1100740H	242,80 €
200 x 315 mm	160	40	50	2,5		1	1100680H	271,70 €
200 x 355 mm	115	40	50	2,5		1	1100681H	278,50 €
225 x 250 mm	80	40	40	2,5		1	1100682H	195,30 €
225 x 280 mm	40	40	50	2,5		1	1100741H	232,50 €
225 x 315 mm	65	40	50	2,5		1	1100742H	271,70 €
225 x 355 mm	95	40	50	2,5		1	1100743H	290,50 €
225 x 400 mm	125	40	50	2,5		1	1100683H	324,50 €
250 x 280 mm	35	40	50	2,5		1	1100684H	183,30 €
250 x 315 mm	100	40	50	2,5		1	3200678H	169,80 €
250 x 355 mm	140	40	50	2,5		1	1100685H	232,50 €
250 x 400 mm	105	40	50	2,5		1	1100744H	317,50 €
250 x 450 mm	145	40	50	2,5		1	1100686H	315,80 €
280 x 315 mm	100	50	50	2,5		1	1100687H	209,00 €
280 x 355 mm	65	50	50	2,5		1	1100745H	269,90 €
280 x 400 mm	90	50	50	2,5		1	1100746H	317,50 €
280 x 450 mm	120	50	50	2,5		1	1100747H	330,90 €
280 x 500 mm	160	50	50	2,5		1	1100688H	748,90 €
315 x 355 mm	120	50	50	2,5		1	1100689H	341,50 €
315 x 400 mm	120	50	50	2,5		1	3200679H	324,50 €
315 x 450 mm	95	50	50	2,5		1	1100748H	332,90 €
355 x 400 mm	135	50	50	3		1	1100690H	278,50 €
355 x 450 mm	75	50	50	3		1	1100750H	373,70 €
400 x 450 mm	45	50	50	3		1	1100751H	368,50 €
								alle Preise inkl. MwSt. zzgl. Versandkosten

ATEX: Vertrauen in Sicherheit, Expertise im Explosionsschutz

ATEX ist eine Bezeichnung, die häufig im Zusammenhang mit dem Explosionsschutz innerhalb der Europäischen Union steht. Der Name ATEX leitet sich von der französischen Bezeichnung „ATmosphères EXplosibles“ ab. Es handelt sich dabei um zwei EU-Richtlinien, die den Schutz von Personen und Sachwerten in explosionsgefährdeten Bereichen sicherstellen sollen. Diese Richtlinien sind:

1.) ATEX 2014/34/EU (früher 94/9/EG) – Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen:
Diese Richtlinie regelt das Inverkehrbringen von Produkten, die in explosionsgefährdeten Bereichen eingesetzt werden. Hersteller müssen sicherstellen, dass ihre Produkte so konstruiert und gefertigt sind, dass sie die Gesundheit und Sicherheit von Personen sowie den Schutz von Sachwerten nicht gefährden, wenn sie wie vorgesehen verwendet werden.

2.) ATEX 1999/92/EG (auch bekannt als „ATEX-Betriebsrichtlinie“):
Diese Richtlinie richtet sich an den Arbeitgeber und betrifft die Mindestanforderungen zum Schutz der Sicherheit und Gesundheit von Arbeitnehmern, die durch explosive Atmosphären gefährdet sein können. Sie verlangt von Arbeitgebern, das Risiko von Explosionen zu bewerten und entsprechende Schutzmaßnahmen zu ergreifen. Dazu gehört die Einteilung von Bereichen in Zonen basierend auf der Häufigkeit und Dauer des Auftretens gefährlicher explosiver Atmosphären.

Für Produkte, die unter die ATEX-Richtlinien fallen, ist eine CE-Kennzeichnung erforderlich, die anzeigt, dass das Produkt den geltenden EU-Anforderungen entspricht, einschließlich der für den Explosionsschutz. Zusätzlich zur CE-Kennzeichnung müssen Produkte, die in explosionsgefährdeten Bereichen verwendet werden, das spezielle ATEX-Kennzeichen (ein Hexagon mit der Aufschrift ’Ex’) tragen.

Die Umsetzung dieser Richtlinien erfordert von den Herstellern umfangreiche Kenntnisse über die Eigenschaften von Gasen, Dämpfen und Stäuben in Bezug auf deren Explosionsfähigkeit. Ebenso müssen Betreiber von Anlagen, in denen explosive Atmosphären auftreten können, geeignete Sicherheitskonzepte entwickeln und umsetzen, um das Risiko einer Explosion zu minimieren und die Sicherheit der Mitarbeiter zu gewährleisten.

In der Praxis bedeutet dies, dass Geräte und Schutzsysteme, die in solchen Bereichen eingesetzt werden, so konstruiert sein müssen, dass sie keine Zündquelle darstellen können, beispielsweise durch Funkenbildung oder übermäßige Wärmeentwicklung. Die Anforderungen variieren je nach der spezifischen Zone, in der das Gerät eingesetzt wird, und dem Typ der explosiven Atmosphäre (z.B. Gas oder Staub).

Die ATEX-Richtlinien decken ein breites Spektrum an Produkten und Schutzmaßnahmen ab, um Sicherheit in explosionsgefährdeten Bereichen zu gewährleisten. Hier sind weitere detaillierte Informationen und Aspekte der ATEX-Thematik:

Zoneneinteilung

Ein zentraler Aspekt der ATEX-Richtlinien ist die Einteilung von Bereichen in Zonen. Diese Klassifizierung basiert auf der Art, Häufigkeit und Dauer des Auftretens einer explosiven Atmosphäre.

Für Gase, Dämpfe und Nebel:
Zone 0: Ein Bereich, in dem eine explosive Gasatmosphäre ständig oder langzeitig vorhanden ist.
Zone 1: Ein Bereich, in dem sich unter normalen Betriebsbedingungen gelegentlich eine explosive Gasatmosphäre bilden kann.
Zone 2: Ein Bereich, in dem eine explosive Gasatmosphäre normalerweise nicht oder nur kurzzeitig auftritt.

Für Stäube:
Zone 20: Ein Bereich, in dem eine explosive Staubwolke ständig oder langzeitig in der Luft vorhanden ist.
Zone 21: Ein Bereich, in dem sich unter normalen Betriebsbedingungen gelegentlich eine explosive Staubwolke bilden kann.
Zone 22: Ein Bereich, in dem eine explosive Staubwolke nicht unter normalen Betriebsbedingungen und nur kurzzeitig auftritt.

Gerätekategorien

Die Geräte und Schutzsysteme, die unter die ATEX 2014/34/EU fallen, werden entsprechend ihrem Einsatzort in verschiedene Kategorien eingeteilt, die das erforderliche Schutzniveau angeben:

- Kategorie 1 (Zone 0 oder 20): Höchstes Schutzniveau; Geräte müssen selbst bei zwei unabhängigen Fehlfunktionen Sicherheit bieten.
- Kategorie 2 (Zone 1 oder 21): Hohes Schutzniveau; Geräte müssen hohe Sicherheit bieten und im Falle einer Störung sicher bleiben.
- Kategorie 3 (Zone 2 oder 22): Normales Schutzniveau; Geräte müssen unter normalen Betriebsbedingungen sicher sein.

Kennzeichnung

Produkte, die für den Einsatz in explosionsgefährdeten Bereichen konzipiert sind, müssen neben der CE-Kennzeichnung zusätzliche Informationen tragen, darunter:
- Das Ex-Symbol in einem Sechseck.
- Die Gruppe und Kategorie des Geräts.
- Die Gas- oder Staubgruppe, für die das Gerät geeignet ist.
- Die Temperaturklasse oder die maximale Oberflächentemperatur.

Konformitätsbewertungsverfahren

Die ATEX-Richtlinie schreibt vor, dass Produkte durch ein Konformitätsbewertungsverfahren gehen müssen, bevor sie auf den Markt gebracht werden. Dies kann interne Produktionskontrollen, Typenprüfungen und in einigen Fällen die Einbeziehung einer benannten Stelle umfassen, je nach Gerätekategorie.
Wichtige Aspekte für Betreiber

Für Betreiber von Anlagen in explosionsgefährdeten Bereichen sind insbesondere die Anforderungen der ATEX 1999/92/EG (Betriebsrichtlinie) relevant. Diese schreiben vor, dass Betreiber ein Explosionsschutzdokument erstellen müssen, das Folgendes beinhaltet:

- Bewertung des Explosionsrisikos.
- Maßnahmen zur Verhinderung von Explosionen.
- Maßnahmen zum Schutz vor den Auswirkungen einer Explosion, um die Gesundheit der Arbeitnehmer zu sichern.

Die Einhaltung der ATEX-Richtlinien ist nicht nur für die Sicherheit am Arbeitsplatz von entscheidender Bedeutung, sondern auch eine rechtliche Anforderung in der EU. Die Umsetzung dieser Richtlinien erfordert eine enge Zusammenarbeit zwischen Herstellern, Anlagenbetreibern, Ingenieuren und Sicherheitsexperten, um innovative und sichere Lösungen für den Umgang mit explosiven Atmosphären zu entwickeln.
